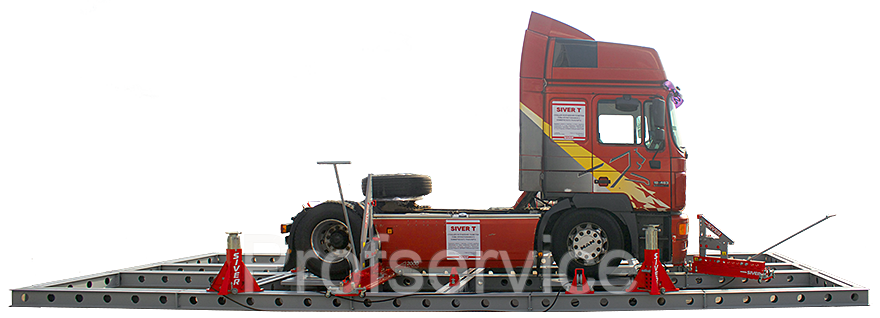

Стапель для правки рам грузовых а/м и полуприцепов SIVER T

Описание

Напольный стапель «SIVER T» предназначен для исправления геометрии рам крупнотоннажного коммерческого автотранспорта. Оборудование имеет сертификат соответствия требованиям безопасности.

Напольная рама

Основу стенда составляет модульная рама, которая собирается с помощью крепежных деталей и монтируется в подготовленный приямок заподлицо с бетонным полом.

В пазы рамы крепятся силовые устройства, упоры, домкраты, анкерные ролики и дополнительные аксессуары.

Размер рамы – 5,7 х 18 м (возможно изменение размеров под требования заказчика).

Правка рамы в горизонтальной плоскости

Для исправления перекосов рамы в горизонтальной плоскости используются горизонтальные силовые устройства и горизонтальные упоры, фиксирующиеся на раме. Силовые треугольники позволяют регулировать высоту приложения усилия.

Горизонтальное силовое устройство

• Удобные колеса для перемещения
• Съемная ручка
• Усилие гидроцилиндра – 20 тонн
• Ход штока - 350 мм
• Шаг установки силовых упоров - 80 мм
• Комплект анкеров для фиксации на раме

Горизонтальный упор

• Удобные колеса для перемещения
• Съемная ручка
• Шаг установки силовых упоров - 80 мм
• Комплект анкеров для фиксации на раме

Набор силовых упоров с комплектом фиксаторов

• Треугольник большой
• Треугольник малый
• Удлинитель.
• Болт с гайкой
• Палец

Правка рамы в вертикальной плоскостии

Перекосы рамы в вертикальной плоскости исправляются при помощи вертикальных силовых устройств (домкратов), фиксируя раму при помощи цепей и анкерных роликов.

Вертикальный домкрат

• Подпружиненные колеса для быстрого и удобного перемещения
• Газовая пружина для удобства регулировки высоты
• Дополнительная фиксация штока при работе без подключения к гидросистеме
• Усилие гидроцилиндра – 20 тонн
• Минимальная высота – 500 мм
• Максимальная высота – 1250 мм
• Шаг регулировки высоты – 50 мм
• Ход штока – 350 мм

Анкерные ролики и цепи

• Используются для фиксации рамы автомобиля к рельсовой системе, и для изменения направления вытяжки.
• Большой анкерный ролик/li>
• Малый анкерный ролик
• Цепь 10т 4м с крюком и фиксатором
• Цепь 20т 4м с крюком и фиксатором

Комплект упоров поворотных (для вертикального домкрата 20 т)

Исправление заломов рамы

Для исправление заломов и локальных повреждений рамы, а так же для для прессования и клепки используются гидравлические струбцины с усилием 10 или 20 т.

Комплект для установки заклёпок 10, 12, 14 мм (для силовой струбцины 20т)

Комплект угловых упоров 90°; 105° (для силовой струбцины 20т)

Упор (для силовой струбцины 20т)

Дополнительное оборудование и аксессуары

Комплект захватов для правки двутавровых рам полуприцепов

• Изготовлены из алюминиевого сплава
• Захват c шплинтом - 2 шт.
• Усиливающий фланец - 4 шт.

Комплект захватов для правки швеллерных рам

• Изготовлены из алюминиевого сплава
• Захват c шплинтом - 2 шт.
• Усиливающий фланец - 2 шт.

Захват (крюк) для правки рам прицепов и полуприцепов

Упор регулируемый для правки полуприцепов
Комплект из 2-х шт.

Опора для гидроцилинда 20т с фиксаторами крепления

Комплект пластин-упоров универсальный

• Размер 250 х 80 x 10мм; 20мм; 30мм; 50мм

Пневмогидравлическая насосная станция

Для управления работой силовых устройств, домкратов и струбцин используется насосная станция.

• Управление 4-мя гидроцилиндрами одновременно
• Контроль усилия с помощью манометра
• Рабочее давление 7-14 бар
• Объем масляного бака 15 литров.

Возможно так же дополнительно использование ручных и пневмо-гидравлических насосов.
