Окрасочно-сушильная камера Nordberg Economic

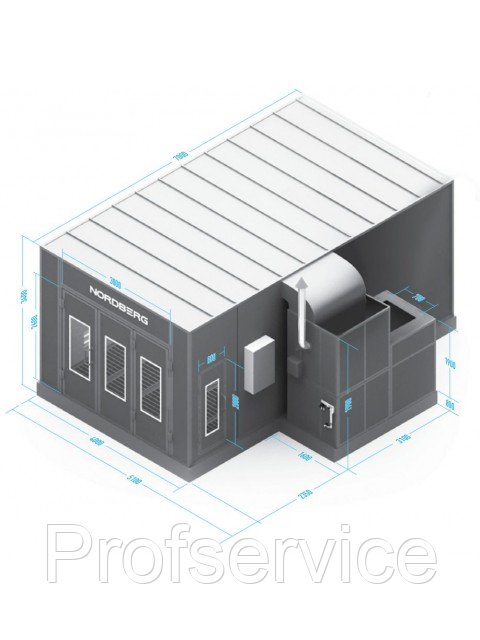

Наружные габариты

7000х5100х3400 мм.

Внутренние габариты

6900х3900х2650 мм.

3-х створчатые ворота

3000х2600 мм.

Дверь персонала со смотровым окном и замком-клапаном, устанавливается в любое место

800х2000 мм.

Основание ― профилированный металл. номинальная нагрузка на пол 600 кг на отпечаток колеса. имеется возможность установки на уровень пола или в бетонный приямок

7000х4000х300 мм.

Напольные решетки

2 ряда ― 12 шт., 3 ряда металлических пластин ― 30 шт. без трапов

Держатель напольных фильтров

металлическая сетка

Потолочные Светильники под углом 60° PhiLiPs

8 шт. по 4 лампы 36 вт. итого 32 лампы 1152 вт

Настенные Светильники

Опционально

Стеновые Сандвич панели, наполнитель — пенополистерол

Толщина 50 мм.

Теплогенераторный блок ― в нем находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер.

Изготовлен из профилированного металла

Электромотор притока по технологии «Siemens»,осевой мотор передает вращение непосредственно на лопасти вентилятора, за счет этого малошумен, имеет высокую производительность и долговечен, т.к. нет лишних ременных передач. шумопоглашаяющие стенки улитки

7,5 кВт. 20000 м3/час.

Электромотор вытяжки по технологии «Siemens», с пониженным уровнем шума. для снижения пусковых токов применена схема старта электродвигателей — «звезда-треугольник» шумопоглашаяющие cтенки улитки

5,5 кВт. 15000 м3/час.

Теплообменник округлой формы изготовлен из термостойкой, нержавеющей стали.

800х590х790 мм.

Горелка производство Италия. Расход дизельного топлива 8 ― 17 кг/час. Тепловая мощность 95 ― 202 кВт

RieLLo 40F20 (опционально можно установить горелку на природном газе или отработанном топливе)

Воздушная заcлонка — шибер

Для управления давлением

Заслонка рециркуляции, управляется пневмоприводом

экономия топлива в режиме сушки

Фильтры

предфильтр, потолочный, напольный, экстракционный

 Пульт управления

Датчик давления – жидкостной, температурный контроллер, учет времени, таймер, окраска-окраска с нагревом, ― сушка, освещение, аварийное отключение

Противопожарный датчик

автоматическое отключение горелки в случае превышения температуры

Освещенность (в люксах)

900 Лк

Мощность теплообменника (не горелки)

210 кВт

Скорость воздухопотока в пустой камере

0.180 м/с

Уровень шума

80 дБ

Макс. мощность потребления

14,5 кВт.
